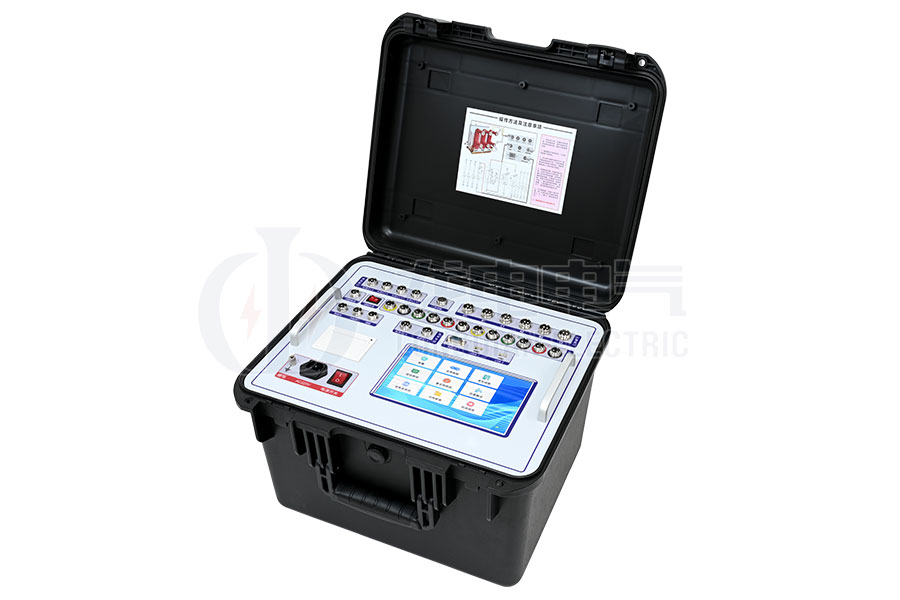

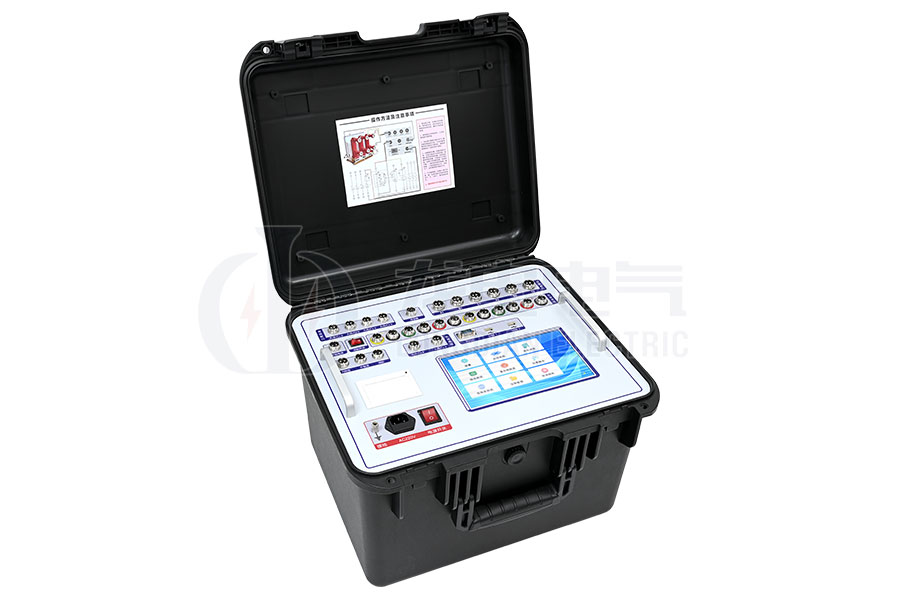

GKC-HCS石墨觸頭雙端接地?cái)嗦菲鳈C(jī)械特性測試儀

工控機 / 帶儲能 / 直流輸出 / 合閘電阻 / 石墨斷口 / 雙端接地

兼容各類傳感器，安裝方便簡捷

適用于國內外生產的所有型號開關

內部抗干擾電路可滿足500KV變電站內可靠使用

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

產品介紹

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。

為了滿足廣大用戶對各類高壓開關動特性測試的需求，龍電電氣精心研發了全新的高壓開關動特性測試儀。GKC-HCS石墨觸頭雙端接地?cái)嗦菲鳈C(jī)械特性測試儀能夠精準測量各種電壓等級的少油、多油、真空、六氟化硫、特種等高壓斷路器的機械動特性參數，具有操作簡便、數據準確、抗干擾性強、體積小巧、外觀精美等優點。除了滿足市場上一般的高壓開關的動特性測試外，還滿足雙端接地、石墨觸頭開關的測試，能可靠測試石墨觸頭開關斷口的動態電阻波形，使得測試儀能夠?qū)Ω邏洪_(kāi)關進行有效的機械特性測試。

產品別稱：高壓開關機械特性測試儀、斷路器機械特性測試儀、高壓開關動特性測試儀、斷路器動特性測試儀、高壓開關特性測試儀、斷路器特性測試儀、高壓開關綜合特性測試儀、高壓開關時間特性測試儀、高壓開關參數測試儀

技術參數

時間測量	12路固有分閘（合閘）時間
	分閘（合閘）相內不同期
	分閘（合閘）相間不同期之差
	合閘（分閘）彈跳時間（彈跳次數）
	不同期測試范圍：1ms～99ms，分辨率：0.01ms
	內觸發測試范圍：1ms～999ms，分辨率：0.01ms
	1000ms～9999ms，分辨率：0.1ms
	10000ms～200000ms，分辨率：1ms
	外觸發測試范圍：0.01ms～200s
	在1000ms以內準確率：0.05%±1ms
合閘電阻測量	3/6路固有分閘（合閘）時間
	分閘（合閘）相內不同期
	分閘（合閘）相間不同期
	合閘電阻投入時間
測量范圍	30～10KΩ，分辨率0.01Ω，準確度：≤1%±1Ω
石墨電流	10A±5%
速度測量	剛分（剛合）速度，指定時間段（行程段或角度段）平均速度
測速范圍	0.1mm傳感器 0.01～20.00m/s
	345°角度傳感器 0.01～20.00m/s
	加速度傳感器 0.01～15.00m/s
	激光傳感器0.01～15.00m/s（選配）
行程測量	動觸頭行程（行程）（3路行程測量選配）
	接觸行程（開距）
	超行程
	過沖行程或反彈行程
測量范圍	直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm

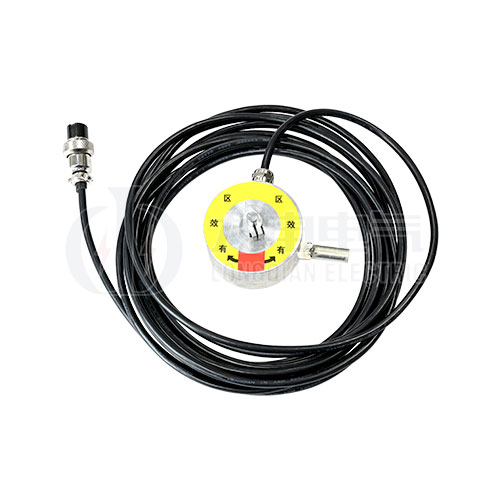

	旋轉傳感器：345°，測量范圍：0-1000mm，分辨率:0.08° 此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳
	加速度傳感器測量范圍：0-300mm，分辨率:0.1mm
線圈電流范圍	最大電流30A，分辨率：0.01A
線圈電阻測量范圍	0～10000Ω，分辨率：0.01Ω
儀器電源	AC220V ± 10%；50Hz ± 10%
直流電源輸出	DC6～270V連續可調，DC24V≤25A（短時），DC220V≤ 20A(短時)
外觸發觸發電壓	AC/DC10-300V，電流≤120A
隔離開關測量范圍	電壓輸出：DC6～270V（可調）
	電源輸出時間：0.01-20秒（可設置）
	斷口信號最大采集時間為200秒
	可測斷口合、分閘時間、三相不同期、彈跳時間及次數
主機體積	400×300×175mm
使用環境	-20℃~+50℃
相對濕度	≤90%

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
　　2.了解更多武漢龍電電氣產品信息請進入產品中心。服務熱線：400-6727-238

產品特征

⑴、GKC-HCS石墨觸頭雙端接地?cái)嗦菲鳈C(jī)械特性測試儀為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。9寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。

⑵、高速熱敏打印機，方便現場打印測試數據、觸頭波形、行程曲線、電流曲線。

⑶、GKC-HCS石墨觸頭雙端接地?cái)嗦菲鳈C(jī)械特性測試儀集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C6～270V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

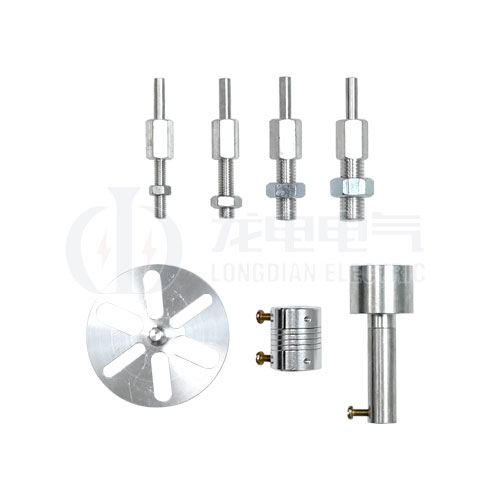

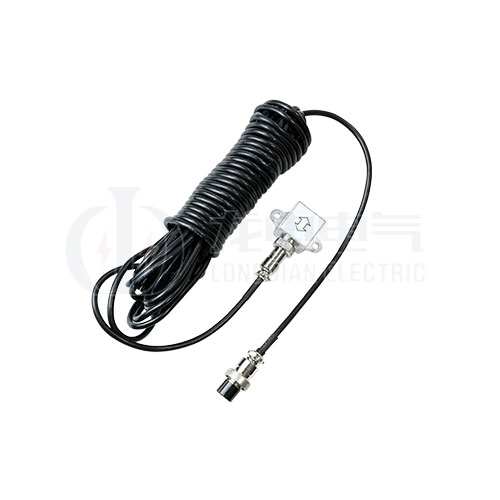

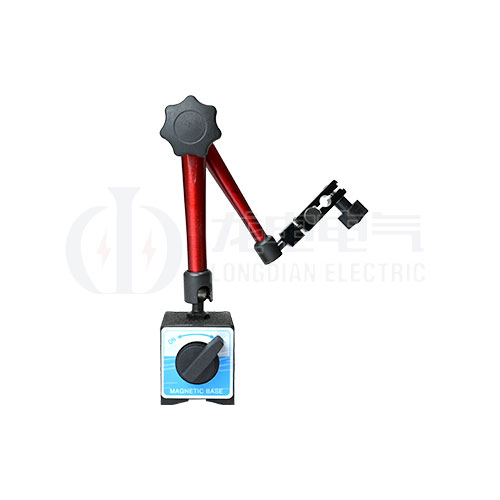

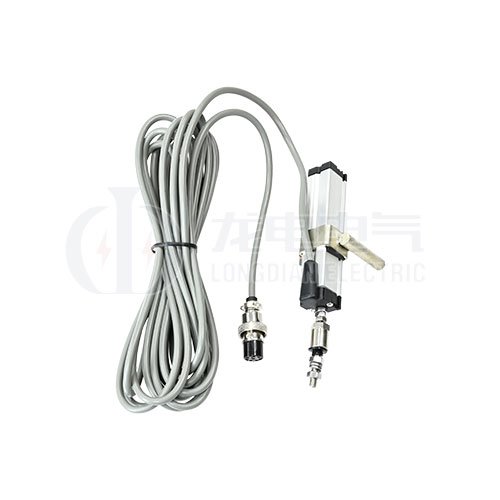

⑷、配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器（選配）以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

⑸、GKC-HCS石墨觸頭雙端接地?cái)嗦菲鳈C(jī)械特性測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

⑹、開關動作一次，得到所有數據及圖形，測試數據和圖形同屏顯示，速度可進行再計算，無需再測試。可以顯示開關斷路器的各種曲線、合閘行程曲線；分閘行程曲線；合-分行程曲線；分-合-分行程曲線；線圈電流曲線；電機儲能曲線；時間曲線，并可進行數字、曲線圖形分析。

⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

⑻、配備2個USB接口，可接鼠標操作儀器，可直接把數據保存到U盤，上傳到計算機進行分析、保存。RS232接口聯機操作選配、無線平板操作選配。

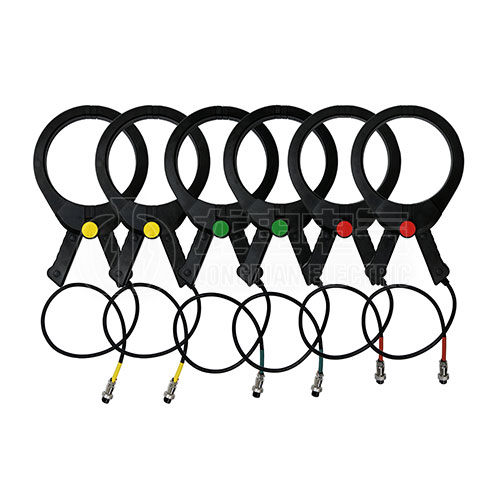

⑼、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、3/6路合閘電阻、1路速度(3路速度選配)、3/6路雙端接地測量（感應法3路和6路選配）?？墒褂眉铀俣葌鞲衅?、數字傳感器、模擬傳感器、電阻性傳感器測量開關的行程、超程、反彈、過沖。

⑽、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。
